PROSES TAHAPAN MENGGULUNG DINAMO KIPAS ANGIN

Tahapan Menggulung Kipas Angin

Langkah awal adalah  membongkar kawat dinamo. Potong  semua tali pengikat lalu potong pada 1 sisi kawat2 dinamonya. Keluarkan/tarik kawat dg tang.

Persiapan alat dan bahan untuk menggulung. Yang tidak nampak pada foto adalah tali pengikat dan lakban kertas.

Potong plastik/kertas mika sesuai ukura pada lobang kiren. Lipat kedua ujung potongan mika yang akan diselipkan kelobang kiren.agar plastik mika tidak bisa bergeser. Jika tidak membuat lipatan tetesilah antara mika dan kiren dg lem super/super glue. Jika kondisi plastik/kertas mika yg lama masih baik, Hal ini tidak perlu dilakukan.

Ambil beberapa lembar kawat bekas dinamo yg sudah dipotong. Lilitkan pada mal penggulung sebagai patokan/mal untuk besar liltannya

Mulailah melakukan proses penggulungan. Jika tidak ada mesinnya,dapat dilakukan  secara manual dg tangan. Tapi harap diingat-ingat betul jumlah lilitannya. Lakukan penggulungan langsung untuk keempat kutubnya tanpa  terputus. Ikat lilitan yg sudah cukup jumlahnya dg lakban kertas.atau isolasi tipis

 Masukkan kawat kedalam kiren  secara hati2 dg dibantu kayu/bambu/atau plastik yg diraut tipis pada ujungnya untuk membantu mendorong kawat kedalam lobang kiren

Jika semua kawat sudah masuk kedalam lobang kiren. Tutup lobang kiren dg potongan krtas/plastik mika

Masukkan lilitan/kutub kedua berlawanan arah lilitannya. Nampak pada gambar kutub pertama (kiri) arah lilitannya berlawanan dg jarum jam. Sedang kutub kedua searah jarum jam.

Keempat kutub utama yg telah dimasukan kedalam kiren

1 set lilitan starter yg terdiri dari @ 4bh lilitan medium, low speed dan starter. Beri tanda pada pangkal dan ujungnya kawat untuk mempermudah proses  penyambungan nanti

2 bh lilitan starter yg sdh dimasukkan kedalam kiren

Keempat lilitan starter yg sdh masuk lalu disusul 2 lilitan medium speed

Lilitan Utama dan Starter,medium,low speed yg sudah siap.

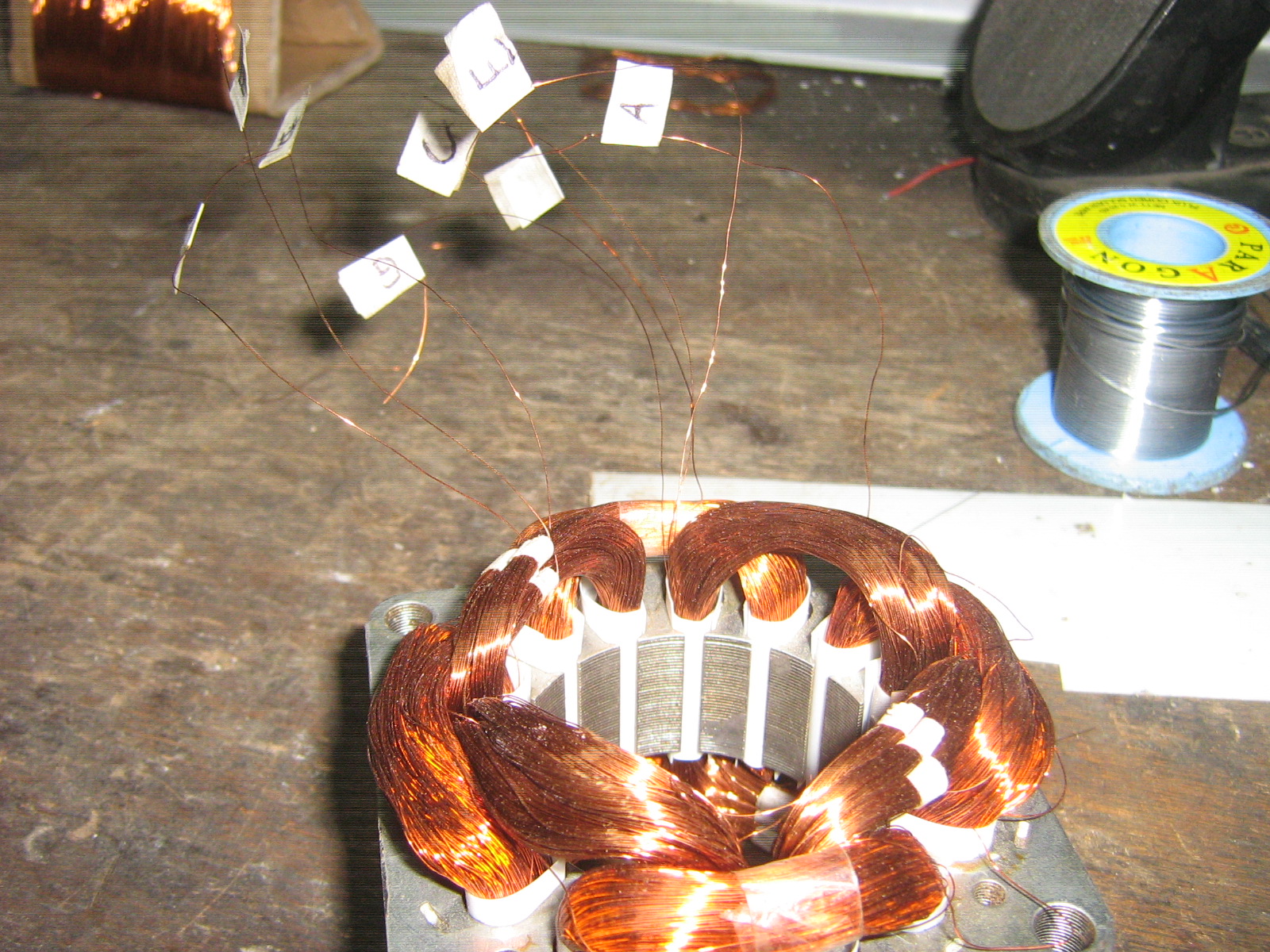

Pangkal dan ujung kawat yg telah diberi tanda sebelumnya

Penyambungan antara pangkal dan ujung lilitan medium/low speed dan starter dilakukan secara seri. Untuk lbh jelasnya lihat "Skema cara menggulung dinamo kipas angin"

Kupas ujung2 kawat yg telah disambung dg jalan membakarnya sekilas dg korekapi ...,lalu sambungkan kekabel dan di solder lalu tutup degan selongsong kabel

Proses selanjutnya adalah  melakukan pengikatan pada kabel2 dan kawat2 dinamo

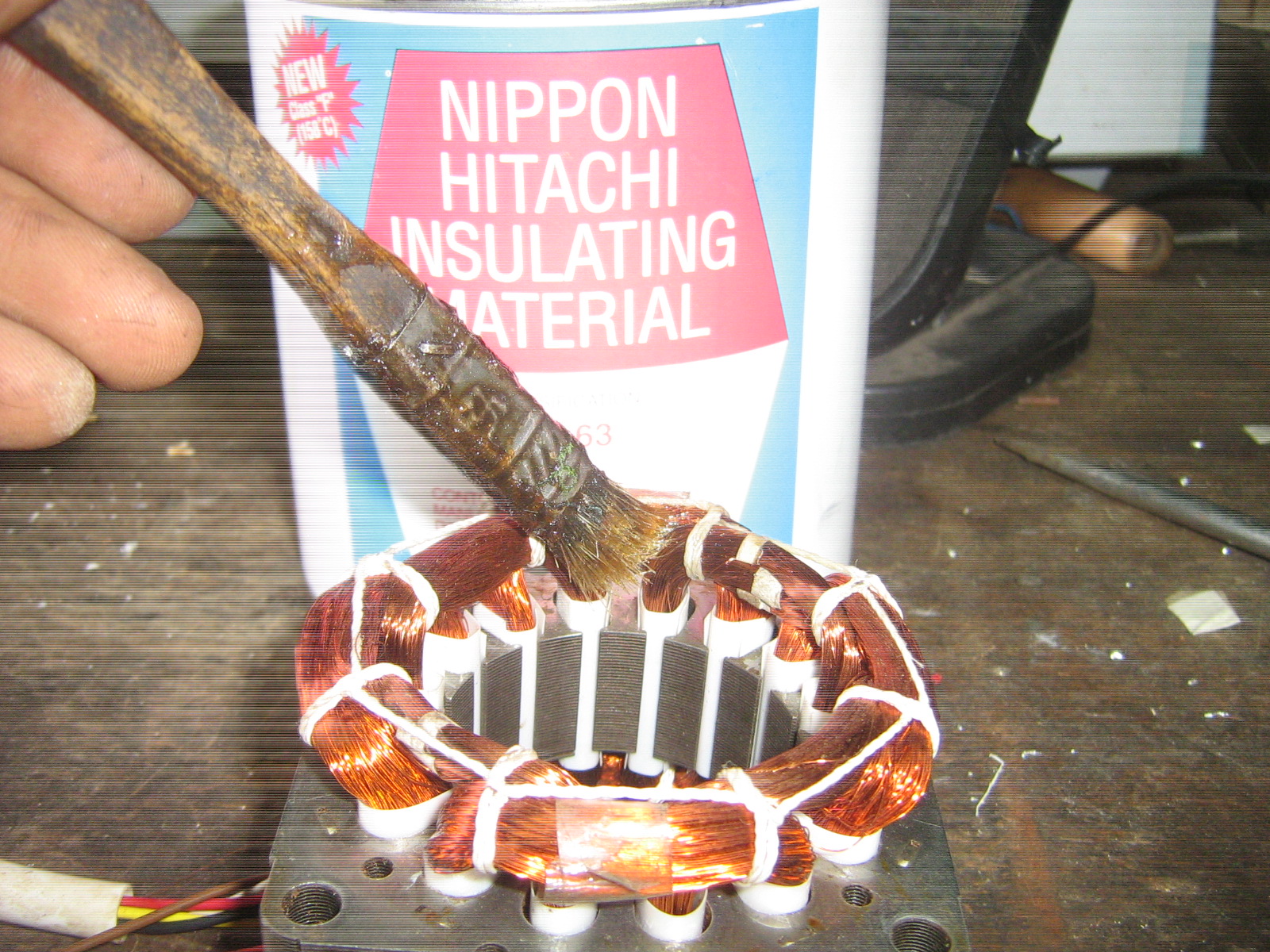

Lakukan penyirlakan dg kwas kecil secara merata hingga meresap kedalam lilitan

Lilitantel ah siap dites

Pasang lilitan  yg telah siap pada kesing/rmh dinamo

Saat pengetesan 5 menit pertama, raba dinamo dg tangan..., jika  hanya terasa hangat lalu di menit brikutnya mulai terasa panas (s/d 10 menit) tapi msh mampu ditahan kulit tangan kita.., Berarti Dinamo OK dan Insya Allah tahan lama. Tapi jika di 5menit pertama pengetesan panas dinamo sdh ndak ketulungan dan tercium bau sangit, berarti ada kesalahan saat proses penggulungan (terkelupasnya kawat lalu short) atau keliru dalam penyambungan kawat.

Saat pengetesan, lakukan jg pengetesan pada putaran dinamo, jika putaranterasa lemah..periksa capasitornya

Dinamo Telah siap dipasang dan digunakan

Semoga ganbar2 diatas dapat lebih mempermudah anda yg berminat belajar menggulung dinamo. Menggulung dinamo kipas angin hanyalah langkah awal dlm proses belajar menggulung dinamo lainnya. Jika anda berhasil...,mengulung dinamo lainnya yg lebih besar atau untuk industri akan lebih mudah bagi anda untuk memahaminya.
Semoga Sukses..........

Catatan:

Posisikan kawat sesuai alur/gambar dibawah ini, jangan sampai terbalik.jika terbalik kipas angin tidak akan berputar.

Sumber: hobby teknik elektronik
